分度盤如何分類

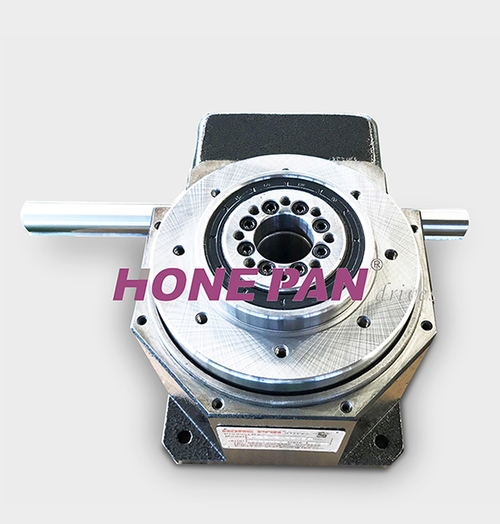

作為分度器生產廠家,小編今天給大家講解一下分度盤如何分類!
目前在行業中應用的分度盤基本上可以分為三大類,分別是通用型、光學型和數控型。通用型分度盤是應用較為廣泛的,其中還細分為*能分度盤、半*能分度盤和等分分度盤;光學分度盤廣泛應用于機械加工和測量中;數控分度盤廣泛適用于銑床、鉆床及加工Z心。
1、光學型
主軸上裝有J密的玻璃刻度盤或圓光柵,通過光學或光電系統進行細分、放大,再由目鏡、光屏或數顯裝置讀出角度值。分度精度可達1,光學分度盤用于J密加工和角度計量。
2、數控型
數控分度盤采用AC或DC伺服器馬達驅動,復節距蝸桿蝸輪組機構傳動,使用油壓環抱式鎖緊裝置,再加上扎實的剛性密封結構。數控分度盤廣泛適用于銑床、鉆床及加工Z心。配合工作母機四軸操作介面,可作同動四軸加工。數控分度盤與火花機結合,可使用于腳踏車及汽車輪胎模具加工。數控分度盤亦可配合DC/AC單軸伺服控制器,連結至M-訊號,作等分割加工。
3、通用型
按分度方法和功能可分為3種:
①*能分度盤:用途較為廣泛。主軸可在水平和垂直方向間傾斜任意角度。分度機構由分度盤和傳動比為1:40的蝸桿-蝸輪副(見蝸桿傳動)組成,分度盤上有多圈不同等分的定位孔。轉動與蝸桿相連的手柄將定位銷插入選定的定位孔內,即可實現分度。當分度盤上的等分孔數不能滿足分度要求時,可通過蝸輪與主軸之間的交換齒輪改變傳動比,擴大分度范圍。
②半*能分度盤:結構與*能分度盤基本相同,但不帶交換齒輪機構,只能用分度盤直接分度,不能與銑床工作臺聯動。
③等分分度盤:一般采用具有24個槽或孔的等分盤,直接實現2、3、4、6、8、12、24等分的分度,有臥式、立式和立臥式3種。立臥式的底座帶有兩個互相垂直的安裝面,主軸可以處于水平或垂直位置。通用分度盤的分度精度一般為60。
以上就是分度器生產廠家小編為大家總結的內容,希望對大家有所幫助,想要了解更多可繼續關注本站。
